DS型连续斗式输送机

主要特点范围
        DS型连续斗式输送机输送链为套筒滚子链,连续斗式结构,用于高温熟料的水平、大倾角(可达60度)输送;输送带是由牵引链、承载链和正向搭接(或反向搭接)的料斗组成,三部分可自由装卸;牵引链与承载链分开,使结构简化,成本降低,且使用寿命长,安装维修方便;承载链中的行走轮为承重件,以滚动摩擦代替以往采用的滑动摩擦,运行阻力降低55%-65%,大大降低了输送机的牵引力和功率消耗;承载体系料斗结构,比钢板(鳞板)糟体结构更 有刚性强、承载量大,安装维修方便等优点;装料和卸料部分设有密封和除尘口,改善了装卸料的工作环境;布置灵活;耐高温。可输送温度<600c的物料;倾角大。最大倾角可达60度。


技术参数

型号

料斗边高(mm)

输送速度(m/s)

输送量(倾角<25°)(m3/h)

DS400

160

0.15-0.30

29-59

DS540

160

0.15-0.30

40-80

DS640

200

0.15-0.30

59-119

250

0.15-0.30

74-149

DS800

250

0.15-0.30

93-187

300

0.15-0.30

112-225

DS1000

300

0.15-0.30

140-281

350

0.15-0.30

164-329

DS1200

350

0.15-0.30

197-395

DS1400

350

0.15-0.30

230-460

DS1600

350

0.15-0.30

263-526







型号

节距P

内节内宽b1

滚子外径D

销轴直径d

销轴长度S

链板高度H

链板厚度S

附耳中心高h

螺孔直径d2

链斗安

装尺寸

A*B

DS400

152.4

36.5

36

15.5

90

50

8

38

14

60x120

DS540

152.4

36.5

36

15.5

90

50

8

38

14

60x135

DS640

250

57.6

48.5

22.2

126

75

10

60

14

125x160

DS800

250

55

60

30

135

84

12

75

16

115x180


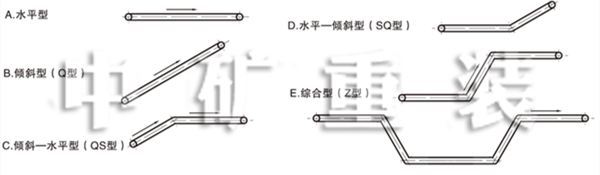

布置形式



DS型连续斗式输送机动力配备表
1、DS 400连续斗式输送机动力配备表

2、DS 540连续斗式输送机动力配备表

3、DS 640连续斗式输送机动力配备表

4、DS 800连续斗式输送机动力配备表


五、外形结构及连接尺寸

DS型连续式斗式输送机外形及基础图(基础部分用)

DS型连续式斗式输送机外形及基础图(SQ型)



DS型连续式斗式输送机外形及基础图(QS型)


六、DS倾斜输送链外形机构及连接尺寸

DS型连续斗式输送机

DS型连续斗式输送机

DS型连续斗式输送机

DS型连续斗式输送机

DS型连续斗式输送机
