叶轮给煤机
周先生 13906278080 丁宝勤 13906276368
电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com
产品用途
叶轮给煤机用于火力发电厂缝隙式煤沟,它可沿煤沟纵向轨道行走或停在一处将煤定量、均匀、连续地拨到输煤皮带上。本公司现生产的叶轮给煤机按传统方式分为上传动和下传动,按结构型式可分为桥式和门式,按给料方式可分为单侧和双侧两种。广泛用于煤炭、采矿、冶金、建材、化工等行业。
产品结构
1.主传动为国内独创的上(下)支撑、上( 下)传动结构,传动系统采用密封式结构。
2.主传动结构先进,采用变频调速与硬齿面圆弧伞齿正交行星齿轮减速机,结构极为紧凑,寿命长,传动可靠。
3.本设备带有独特的叶轮移出机构,当叶轮主传动故障时,不需就地卸掉叶轮爪即可方便地将叶轮移出开到检修段检修。
4.叶轮可在出力范围内无级调速,适应各种运行工况。
5.本设备自带轮组千斤顶,更换轮组轻松、方便。
6.走行轮组采用第三代轮组,卓越的结构保证了运行时不发生啃轨、出轨、偏离等事故。
7.叶轮带有防缠轴保护,从而避免了钢丝绳、铁丝、石棉绳等杂物缠在轴上不易清理的状况。
8.主传动系统采用先进的力矩臂保护,确保设备安全、平稳运行。
9.供电方式为滑触式或拖缆,本机电控系统与集控盘的组合,极易实现程控、就地控制及远距离操作。
10.本机配有侧倾锁紧机构及除尘装置。
本公司的叶轮给煤机在主传动减速机输出轴与轮毂间安装有浮动式保护套,它可以避免实际运行时因煤中的电线、炮线等缠绕在叶轮给煤机的叶轮上而产生的堵转,从而保证叶轮给煤机正常工作。(见示意图)
型号说明
供货范围
1.主机 2.电气控制箱 3.受电装置
订货须知
1.标明选用设备的型号、生产能力、最大给料粒径、输煤胶带宽度。
2.注明安装形式(左装或右装)及煤沟横、断而图。
3.注明传动方式,结构型式。
4.本公司承揽非标设计和现场技术改造服务。
主要技术参数
| YGM-300 | YGM-600 | YGM-1000 | YGM-300 | ||
出力 | t/h | 100~300 | 200~600 | 300~1000 | 500~1500 | |
物料特性 | 物料粒度 | ㎜ | ≤300 | |||
物料容重 | t/m3 | 0.85-1.00 | ||||
拨煤机构 | 叶轮直径 | ㎜ | Φ2680 | Φ2680 | Φ3000 | Φ3000 |
电机功率 | KW | 11 | 15 | 22 | 30 | |
叶轮转速 | rpm | 1.9-5.8 | 2.76-8.33 | 3-10 | 4-12 | |
走行机构 | 电机功率 | KW | 2.2 | |||
走行速度 | m/min | 2.09 | 3.74 | 3.74 | 2.8 | |
车轮直径 | mm | Φ350 | Φ450 | Φ450 | Φ450 | |
轨道型号 | Kg/m | 18 | 18 | 24 | 24 | |
最大轮压 | KN | 20 | 25 | 30 | 35 | |
受电状态 | 受电方式 | 拖缆或滑线(根据用户需要选择) | ||||
拖缆(滑线)型号 |
| |||||
支撑型式 | 硬 | |||||
| 适应皮带宽度 | 650-1600 | ||||
最大分离件 | 尺寸㎜ | 5.5x1.9x0.45 | 6x2.4x0.4 | 7x2.5x0.45 | 7x2.6x0.7 | |
重量t | 1.5 | 2.5 | 3.1 | 3.9 |

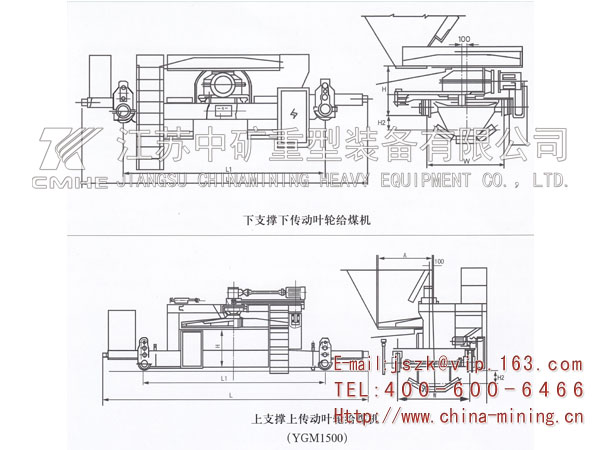

外形尺寸及外形图
| L | L1 | H | A | H2 | E | G | W |
YGM-300 | 5700 | 4600 | 910 | 1650 | 450 | 1440 | 1520 | 1600 |
YGM-600 | 6500 | 4500 | 1030 | 1650 | 450 | 1440 | 1520 | 1800 |
YGM-1000 | 7000 | 5000 | 1150 | 1750 | 500 | 1600 | 1680 | 2000 |
YGM-1500 | 7500 | 5000 | 1150 | 1750 | 500 | 1600 | 1680 | 2000 |
