粉体阀门

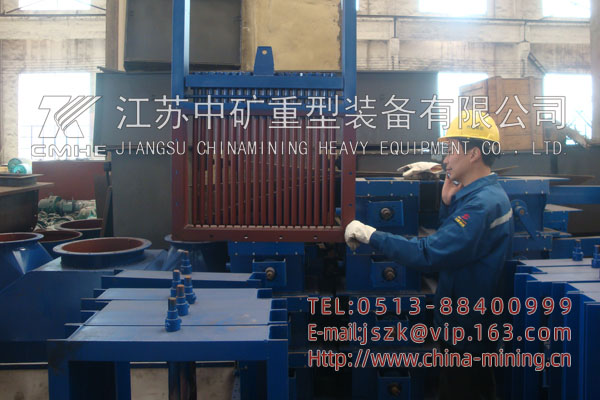

单双层棒条阀

丁宝勤 13906276368(技术) 周龙泰 13606279370(商务)

电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com

一、 用途



单双层棒条阀根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种闸门,适用于≤50mm物料控制。


二、 结构特点



单双层棒条阀结构简单、易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的缺点。由于该阀采用单根棒条操作,因而操作方便、灵活。

单双层棒条阀的整体结构为型钢焊接,刚性好、不变型、使用寿命长,无需维修,是中小型晶状、块状物料控制的理想设备。




三、 工作原理



江苏中矿单双层棒条阀主要由框架、棒条组成,当棒条插入框架上,则一组棒条组成一平行栅板,将块状物料阻挡在闸门一侧,若抽出一条则栅板出现一条较大的空隙,物料就可以从该空隙进入闸门的另一侧,抽出棒条的多少应由工艺流程的需要来决定。



四、主要性能指标



适用介质

Φ500mm以下的颗粒物料

适用温度(℃)

≤350





五、主要外形及连接尺寸








规格

A×A1

B×B1

C×C1

L

H

H1

n-Φ

重量kg

300×300

390×390

350×350

300×300

800

120

140

8-Φ14

173

400×400

490×490

450×450

400×400

1000

120

140

12-Φ14

256

500×500

610×610

560×560

500×500

1200

140

160

16-Φ18

385

600×600

710×710

660×660

600×600

1400

140

160

16-Φ18

550

700×700

820×820

770×770

700×700

1600

160

180

20-Φ18

790

800×800

920×920

870×870

800×800

1800

160

180

20-Φ18

892

900×900

1030×1030

972×972

900×900

2000

160

180

24-Φ123

1077

1000×1000

1130×1130

1068×1068

1000×1000

2200

160

180

24-Φ123

1338

1100×1100

1240×1240

1183×1183

1100×1100

2500

180

200

28-Φ123

1671

1200×1200

1340×1340

1280×1280

1200×1200

2700

180

200

32-Φ123

2089
