工艺管道阀门

高温蝶阀(YDDB型)(烟道挡扳)

丁宝勤 13906276368(技术) 周龙泰 13606279370

电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com

 高温蝶阀

一、用途
     YDDB高温蝶阀(高温烟道挡板)与手动蜗轮、蜗杆或气动。电动执行机构配套使用,广泛应用于石油、化工、水泥、电力余热锅炉系统、安装在高温烟气管道上,接受调节信号自动控制或切断。

二、特点
  YDDB高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座,均采用OCr25Ni20,轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能,结构上设有空气吹扫孔,使阀门在高温条件下有利于正常运行,减少积灰,使阀板不出现卡死现象、从而保证阀板开启灵活。
     高温蝶阀(高温烟道挡板)根据用户的需要,高温蝶阀(烟道挡板)亦可设计制造成方形,上园下方形,以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构(当直径φ≤900mm时配手轮机构),装有指针和0~90指示牌,以指示阀板开启程度。

三、技术参数
     介质:烟气
     泄漏率:≥2%
     压力:0.05Mpa
     温度:1100℃
     注:有关电动、气动技术性能,参照南通中矿电动、气动执行机构技术性能或与南通中矿技术开发部联系洽谈。

四、型号示例
     YDDB—2000—I/GW  手动操作   带衬里
     YDDB—2000—I/GW—Q  手动操作   带衬里
     YDDB—200—I/GW—D  电动操作   带衬里




高温蝶阀(YDDB型)(烟道挡扳)

高温蝶阀(YDDB型)(烟道挡扳)

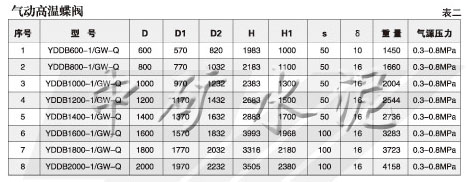

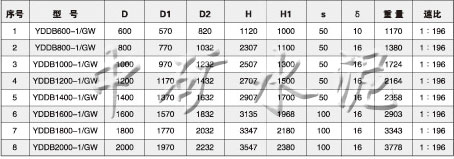

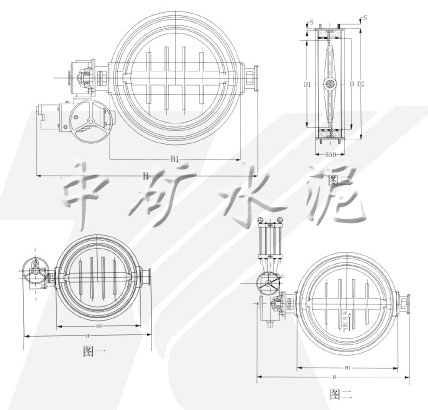

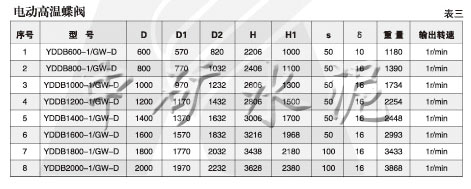

五、外形结构及连接尺寸

高温蝶阀(YDDB型)(烟道挡扳)

高温蝶阀(YDDB型)(烟道挡扳)
