工艺管道阀门

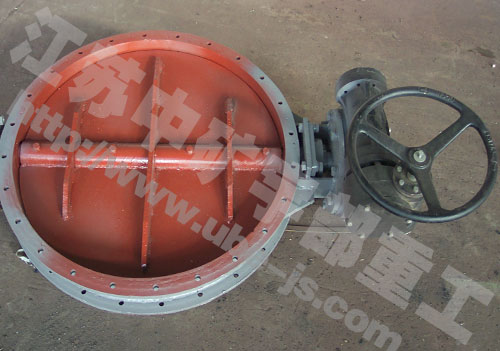

手动蝶阀|矩形手动蝶阀|矩形蝶阀

丁宝勤 13906276368(技术) 周龙泰 13606279370

电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com

    手动蝶阀,矩形手动蝶阀,矩形蝶阀广泛适用于 建材、玻璃、矿山、电力、轻工、造纸等行业, 在管路上作为双向启闭及调节介质的流量的重要设备, 对管路中流量根据工况的不同需要进行调节,以满足管道工艺运行的需要。

结构特点:





    手动蝶阀 采用优质钢板焊接而成, 设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小,调节轻松自如、灵活可靠, 开度指示显著、清晰、准确,便于观察和操作 ,能有效地控制气体流量,是各种风管系统中理想的调节设备 。





性能参数:

公称压力

Nominal pressure

介质流速

Medium velocity

泄漏率

Leakage ratio

适用温度

Suitable temperature

适用介质

Suitable medium

0.05MPa

≤ 28 m/s

≤ 1.5 %

≤ 300℃

空气、粉尘气体等

Air, gas with powder etc

手柄式 外形图:                                  蜗轮式 外形图:



外形连接尺寸:



DN

D

D1

B

b

n-d

E

E1

H

H1

100

160

135

80

4

4- Φ 10

140

180

150

200

120

180

155

80

4

4- Φ 10

145

190

150

200

125

185

160

80

4

4- Φ 10

148

193

150

200

130

190

165

80

4

8- Φ 10

150

195

150

200

140

200

175

80

4

8- Φ 10

155

205

150

200

150

210

185

80

4

8- Φ 10

160

210

150

200

160

220

195

80

4

8- Φ 10

165

215

200

200

180

240

215

80

4

8- Φ 10

175

225

200

200

200

260

235

80

4

8- Φ 10

185

235

200

200

220

280

255

80

4

8- Φ 10

210

347

200

200

250

310

285

100

6

12- Φ 10

225

365

350

200

280

340

315

100

6

12- Φ 10

240

380

350

200

320

380

355

100

6

12- Φ 10

260

400

350

200

360

440

405

120

8

16- Φ 12

280

420

350

200

390

470

435

120

8

16- Φ 12

295

435

350

200

400

480

445

120

8

16- Φ 12

300

440

450

250

450

530

495

120

8

16- Φ 12

325

465

450

250

500

580

545

120

8

20- Φ 12

350

490

450

250

560

640

605

120

8

20- Φ 12

380

520

450

250

600

680

645

120

8

20- Φ 12

420

540

600

250

630

710

675

120

8

20- Φ 12

435

555

600

250

700

780

745

140

8

20- Φ 12

470

612

600

250

800

880

845

140

8

24- Φ 12

520

665

600

250

900

980

945

140

8

24- Φ 12

570

715

600

250

1000

1100

1055

160

10

28- Φ 14

620

845

600

250

1120

1220

1175

160

10

28- Φ 14

680

905

600

250

1200

1300

1255

160

10

28- Φ 14

720

945

600

250


结构特点:



手动蝶阀采用优质钢板焊接而成,设计新颖、结构简单实用、体积小、重量轻、流阻小、启闭力矩小,调节轻松自如、灵活可靠,开度指示显著、清晰、准确,便于观察和操作,能有效地控制气体流量,是各种风管系统中理想的调节设备。


性能参数:



公称压力

Nominal pressure

介质流速

Medium velocity

泄漏率

Leakage ratio

适用温度

Suitable temperature

适用介质

Suitable medium

0.05MPa

≤ 28 m/s

≤ 1.5%

≤ 300℃

空气、粉尘气体等

Air, gas with powder etc

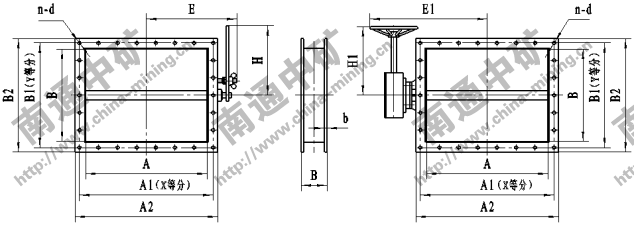

手柄式 外形图:                                蜗轮式 外形图:

外形连接尺寸:



A × B

A1 × B1

A2 × B2

B

b

n-d

X

Y

H

H1

E

E1

120 × 120

155 × 155

180 × 180

80

4

8- Φ 10

2

2

150

200

140

190

160 × 120

195 × 155

220 × 180

80

4

8- Φ 10

2

2

150

200

165

215

160 × 160

195 × 195

220 × 220

80

4

8- Φ 10

2

2

150

200

165

215

200 × 160

235 × 195

260 × 220

80

4

8- Φ 10

2

2

150

200

185

235

200 × 200

235 × 235

260 × 260

80

4

8- Φ 10

2

2

200

200

185

235

250 × 120

285 × 155

310 × 180

100

6

10- Φ 10

3

2

150

200

225

365

250 × 160

285 × 195

310 × 220

100

6

10- Φ 10

3

2

150

200

225

365

250 × 200

285 × 235

310 × 260

100

6

10- Φ 10

3

2

200

200

225

365

250 × 250

285 × 285

310 × 310

100

6

12- Φ 10

3

3

200

200

225

365

320 × 160

355 × 195

380 × 220

100

6

10- Φ 10

3

2

200

200

260

400

320 × 200

355 × 235

380 × 260

100

6

10- Φ 10

3

2

300

200

260

400

320 × 250

355 × 285

380 × 310

100

6

12- Φ 10

3

3

300

200

260

400

320 × 320

355 × 355

380 × 380

100

6

12- Φ 10

3

3

300

200

260

400

400 × 200

445 × 245

480 × 280

120

8

12- Φ 12

4

2

300

250

300

440



400 × 250

445 × 295

480 × 330

120

8

14- Φ 12

4

3

300

250

300

440

400 × 320

445 × 365

480 × 400

120

8

14- Φ 12

4

3

300

250

300

440

400 × 400

445 × 445

480 × 480

120

8

16- Φ 12

4

4

300

250

300

440

500 × 200

545 × 245

580 × 280

120

8

14- Φ 12

5

2

350

250

350

490

500 × 250

545 × 295

580 × 330

120

8

16- Φ 12

5

3

350

250

350

490

500 × 320

545 × 365

580 × 400

120

8

16- Φ 12

5

3

350

250

350

490

500 × 400

545 × 445

580 × 480

120

8

18- Φ 12

5

4

350

250

350

490

500 × 500

545 × 545

580 × 580

120

8

20- Φ 12

5

5

350

250

350

490

630 × 250

675 × 295

710 × 330

120

8

18- Φ 12

6

3

450

250

435

555

630 × 320

675 × 365

710 × 400

120

8

18- Φ 12

6

3

450

250

435

555

630 × 400

675 × 445

710 × 480

120

8

20- Φ 12

6

4

450

250

435

555

630 × 500

675 × 545

710 × 580

120

8

22- Φ 12

6

5

450

250

435

555

630 × 630

675 × 675

710 × 710

120

8

24- Φ 12

6

6

450

250

435

555

800 × 320

845 × 365

880 × 400

140

8

20- Φ 12

7

3

500

250

520

665

800 × 400

845 × 445

880 × 480

140

8

22- Φ 12

7

4

500

250

520

665

800 × 500

845 × 545

880 × 580

140

8

24- Φ 12

7

5

500

250

520

665

800 × 630

845 × 675

880 × 710

140

8

26- Φ 12

7

6

500

250

520

665

800 × 800

845 × 845

880 × 880

140

8

28- Φ 12

7

7

500

250

520

665
