粉体阀门

SK双路输送阀

丁宝勤 13906276368(技术) 周龙泰 13606279370(商务)

电话:0513-88400999 传真:0513-88400998 邮箱:jszk@vip.163.com







一、用途
        SK双路输送阀普通适用于建材、冶金、矿山、石化、电力、轻工等行业,用于高压气力输送水泥、水泥生料、石灰石、煤粉等粉状物质的管道系统中,起输送换向的作用,一般安装在管道的分叉部位。
二、结构特点
        SK双路输送阀内部换向采用旋转阀盘,由调压装置控制阀盘与密封面的吻合,阀盘外形采用刀口形式,以便在运动中切除密封面上的附着物,保证密封性能。南通中矿双路输送阀结构完善,换向灵活、可靠,气密性好,耐磨损等,且输送通道平滑光洁、无卡阻,确保流体通畅。S为蜗轮传动式,D为电动传动式,Y为电液动传动式。
三、规格:

     SK两路输送阀有8个规格,其中76mm(3")至 152.4(6")的阀与40号壁系列的管子内径相匹,配 203mm( 8")到356mm( 14")的阀与30号壁厚系列的管子内径相匹配,SK阀操作杆左装和右装两种型式有手动及电动的两种操作,温度可达204℃(400℉)。
四、工作原理
        SK双路输送阀主要由左、右阀体,旋转阀盘,调节装置,密封面及定位凸轮等部件组成。人工手动操作手轮带动蜗轮附驱动操作杆,阀盘一起动作,是阀体处于直通或支路位置,刻度盘反馈阀盘位置;当驱动装置得到指令动作时,带动操纵杆,阀盘一起动作,使阀体处于直通或支路位置,同时反馈位置信号,定位凸轮机构在阀盘到为时,动作电气开关,反馈信号。


五、型号编制说明
                                                                                SKK—150      S蜗轮传动、D电动、Y电液动

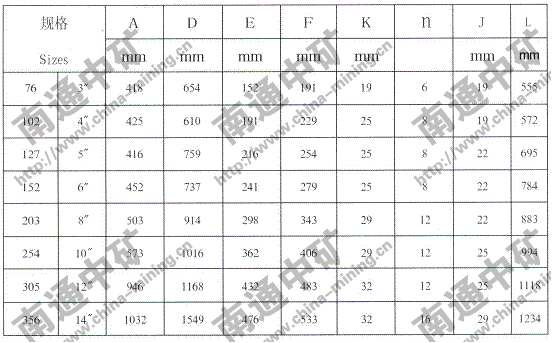

六、外形尺寸




七、性能参数

工作压力

适用温度

适用介质

0.5MPa

≤200℃

煤粉、生料、水泥等粉粒状物料







八、外形图
