NSE系列高速板链斗式提升机




产品概述
        NSE系列高速板链斗式提升机是中矿公司引进国外同类产品先进技术开发的一种新型垂直提升设备。在各工业国家,这类产品被广泛用于提升粉状和小颗粒状物料。
        NSE系列高速板链斗式提升机共有九种基本型号:NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000,每种型号根据输送物料的不同,选择不同的提升速度,最大提升速度≤70m/min,最大提升高度65m。另外,中矿公司还可根据用户要求输送量介于上述型号之间的扩展型号。
I. Brief description
        NSE high-speed plate chain bucket elevator is a new type of vertical lifting equipment developed by CMHE after CMHE absorbing the foreign advanced technology. In each industrial country, this kind of product is widely used for lifting powdery and granular materials.
        NSE high-speed plate chain bucket elevator has 9 models: NSE 100, NSE200, NSE300, NSE400, NSE500, NSE600, NSE700, NSE800 and NSE1000. Each model has different lifting speed according to different materials to be conveyed. The maximum lifting speed should be 彡 70m/min, and the maximum lifting height is 65m. Besides, CMHE can provide other models according to clients' requirements.





产品特点




型号说明


结构
    NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
    运行部件一一由料斗和套简滚子链组成。
    驱动装置一一由驱动平台、驱动组合、传动链组成。驱动组合分为两种:①链传动:通常由ZSY硬齿面减速机(或JZQ减速机)、YOX液力偶合器、Y系列电机、XWD减速机、电
    磁离合器(或手动离合器)组成;②直联:采用直交轴硬齿面减速机与提升机主轴直联,Y系
    列电机与减速机之间采用偶合器(联轴器)联接。
    驱动装置分左装和右装两种。分别与提升机左、右装对应。
    左装:为人面对进料口,驱动装置组合在左侧。
    右装:为人面对进料口,驱动装置组合在右侧。
    上部装置——有上部机壳、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。
    中部机壳——分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节(均为3.0米高)和非标准中间节。
    下部装置——包括下部机壳、进料口、尾轴装配、张紧装置,并有旋转探测仪、料位开关供选配。
III. Structure
NSE plate chain elevator is comprised of running parts, drive, upper device, middle casing and lower device.
Running parts composed of buckets and bush roller chain.
Drive——composed of drive platform, drive assembly and transmission chain. The drive assembly has two kinds:①chain drive: often comprised of ZSY hard-toothed surface reducer (or JZQ reducer), YOX fluid coupling, Y-series motor, XWD reducer, and electromagnetic clutch (or manual clutch); ©direct drive: connect the reducer of rectangular axis and hard-toothed surface to the elevator shaft, and use coupling to link Y-series motor and reducer.
The drive is mounted on the left or on the right, which corresponds to the left-type or the right-type elevator. Left: When the operator faces the charge inlet, the drive assembly is on the left side.
Right: When the operator faces the charge inlet, the drive assembly is on the right side.
Upper device——includes parts of upper casing, top cover, discharge outlet (with anti back feed plate), head shaft and backstop.
Middle casing——middle section with brackets which is connected to the upper device, middle section with a inspection door, standard middle section (all are 3.0 meters tall) and non-standard middle section.
Lower device~lower casing, charger inlet, tail shaft assembly, tensioner, and with optional rotary detector and level switch.




选型参数

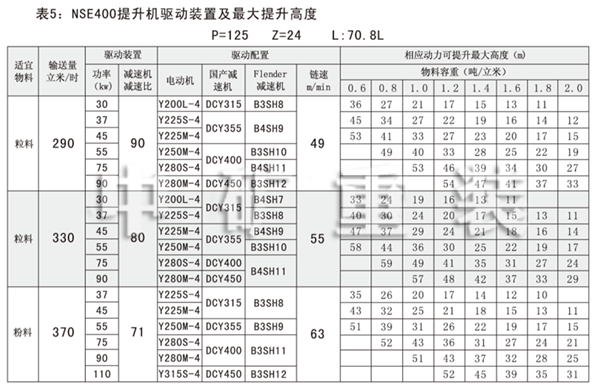

    NSE50-NSE1000型提升机的常用提升量、提升高度分别见表1-10。









适宜
物料
输送量
立米/时
驱动装K
驱动配置
输送量
立米/时
功率
(kw)
减速机
减速比
电动机
国产减
速机
Flendcr
减速机
链速
m/min
物料容重(吨/立米)
0.6
0.8
1.0
1.2
1.4
1.6
1.8
2.0
粒料
120
11
80
Y160M-4
DCY224
B4SH5
44
32
23
18
15
12.4



15
Y160L-4
43
32
26
21
18
15


18.5
Y180M-4
DCY250
B3SH6
52
40
32
27
22
19
17

22
Y180L-4
DCY280
B4SH7

48
38
32
27
23
20
18
30
Y200L-4
DCY315


53
43
37
32
28
25
37
Y225S-4
B3SH8



54
46
42
35
31
粒料
140
11
71
Y160M-4
DCY200
B3SH4
50
27
19
15
12




15
Y160L-4
DCY224
B3SH5
37
27
22
18
15
13


18.5
Y180M-4
DCY250
B3SH6
46
34
27
23
19
16
14

22
Y180L-4
55
41
33
27
23
20
18
16
30
Y200L-4
DCY280
B3SH7

56
45
37
32
28
24
21
37
Y225S-4
DCY315
B3SH8


56
46
39
34
31
27
粉料
180
18.5
56
Y180M-4
DCY224
B3SH5
63
35
26
21
17
14



22
Y180L-4
DCY250
43
31
25
21
17
15
13

30
Y200L-4
DCY280
B3SH6
59
44
37
29
24
21
19
17
37
Y225S-4
DCY315
B3SH7

54
43
36
30
26
23
21
45
Y225M-4


53
43
37
32
29
26
55
Y250M-4
B3SH8



54
46
40
36
32
